在现代建筑与智能楼宇的建设中，弱电系统如同人体的神经网络，承载着信息传输、安防保障、环境控制等重要功能。本文汇总了当前弱电行业主要系统的标准拓扑结构图，并深入解析其施工要点，为工程设计与实施提供一份实用的“干货”指南。

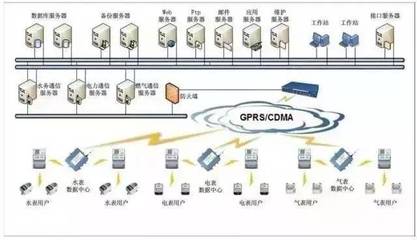

一、核心系统拓扑结构解析

1. 综合布线系统 (PDS)
拓扑图核心：采用经典的星型拓扑结构，从建筑群配线架(CD)到建筑物配线架(BD)，再到楼层配线架(FD)，最后通过水平子系统延伸至工作区信息点。主干光缆与铜缆构成系统的“大动脉”。
设计要点：遵循冗余原则，关键路径需设计备用路由。点位规划需结合未来5-10年的业务增长需求。

2. 计算机网络系统
拓扑图核心：典型的三层架构（核心层、汇聚层、接入层）。核心交换机通过万兆/40G链路与汇聚层互联，汇聚层千兆/万兆下联接入交换机，构成高效、稳定的数据交换平面。无线网络通常采用“无线控制器(AC)+瘦接入点(AP)”的集中管理模式。
设计要点：需根据业务流量、用户密度、安全等级划分VLAN，并规划合理的IP地址段。无线网络需进行专业的现场勘测，确保覆盖无死角。

3. 安全防范系统 (SAS)
拓扑图核心：以安防专用网络为核心，集成多个子系统：
视频监控系统：前端摄像机（网络/IP型）通过接入交换机汇聚至核心NVR或视频管理平台。

• 入侵报警系统：报警主机通过总线或IP网络连接各类探测器（红外、震动、玻璃破碎等）。

• 出入口控制系统：门禁控制器通过TCP/IP或专用总线联网，管理读卡器、电锁、出门按钮等设备。

• 电子巡更系统：离线式（信息钮）或在线式（巡更点读卡器联网）拓扑。

• 设计要点：各子系统应在安防集成平台上实现联动（如报警触发视频弹出录像）。存储方案需根据录像保存天数、路数、码流精确计算。

4. 楼宇自控系统 (BAS)
拓扑图核心：采用分布式控制结构，由中央管理站、网络控制器(DDC)、现场传感器与执行器组成。通信网络通常采用工业以太网或BACnet/MS-TP等专用总线。
设计要点：DDC箱位置需靠近被控设备（如空调机组、新风机组），减少管线敷设。控制逻辑编程需紧密结合暖通、给排水等专业工艺要求。

5. 信息发布与会议系统
信息发布系统：采用“服务器+管理终端+网络+播放终端（显示屏）”的流媒体推送架构。
会议系统：数字会议系统（手拉手拓扑）、扩声系统、无纸化会议、视频会议等融合部署，核心是中央控制设备与矩阵切换器。

二、施工关键流程与注意事项

1. 深化设计与图纸交底
基于拓扑图进行管线综合排布，避免与强电、暖通管道冲突。
对施工班组进行详细技术交底，明确各系统接口标准、安装高度、工艺要求。

2. 管线敷设与设备安装
管路施工：强弱电管线需保持规范间距（如≥300mm），防止干扰。桥架安装横平竖直，接地良好。
线缆布放：严格按设计型号敷设，预留适当余量（箱内预留周长的1.5倍）。光纤熔接损耗需符合标准，并做好标签标识。
* 设备安装：摄像机、AP、信息面板等点位需精准定位；机柜内设备安装牢固，线缆绑扎整齐，标识清晰。

3. 系统调试与验收
单点测试：逐点测试通断、性能（如网线测速、摄像头清晰度）。
系统联调：配置网络参数、软件平台，实现各子系统内部及跨系统联动功能。
* 文档交付：整理完整的竣工图纸、拓扑图、设备清单、测试报告、操作及维护手册。

三、未来趋势与

随着物联网(IoT)、云计算和人工智能(AI)的融合，弱电系统正朝着“全IP化、平台一体化、智能化”方向发展。未来的拓扑图将更简洁（云+边缘节点），但对网络带宽、安全性、施工规范性提出了更高要求。掌握标准的系统架构与扎实的施工工艺，是弱电工程师应对行业变革、交付优质工程的基石。

（注：本文所述为通用性原理，具体项目设计需依据国家规范、行业标准及现场实际情况进行。）
